OSPF实验

## 实验拓扑

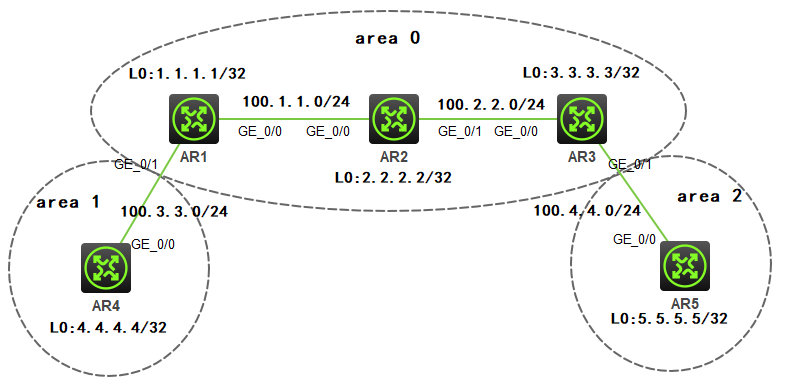

![图1-1][1]

### 实验需求

1. 按照图示配置 IP 地址
2. 按照图示分区域配置 OSPF ，实现全网互通
3. 为了路由结构稳定，要求路由器使用环回口作为 Router-id，ABR 的环回口宣告进骨干区域

---

### 实验解法

1. **配置 IP 地址部分略**
2. **按照图示分区域配置 OSPF ，实现全网互通**
   　　*分析：实现全网互通，意味着每台路由器都要宣告本地的所有直连网段，包括环回口所在的网段。要求 ABR 的环回口宣告进骨干区域，即区域 0,同时，每台路由器手动配置各自环回口的 IP 地址作为 Router-id*
   *步骤 1：在路由器上分别配置 OSPF，按区域宣告所有直连网段和环回口*

```
   [AR1]ospf 1 router-id 1.1.1.1
   [AR1-ospf-1]area 0
   [AR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
   [AR1-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
   [AR1-ospf-1-area-0.0.0.0]area 1
   [AR1-ospf-1-area-0.0.0.1]network 100.3.3.0 0.0.0.255
   ```

```
   [AR2]ospf 1 router-id 2.2.2.2
   [AR2-ospf-1]area 0
   [AR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
   [AR2-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
   [AR2-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255
   ```

```
   [AR3]ospf 1 router-id 3.3.3.3
   [AR3-ospf-1]area 0
   [AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
   [AR3-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255
   [AR3-ospf-1-area-0.0.0.0]area 2
   [AR3-ospf-1-area-0.0.0.2]network 100.4.4.0 0.0.0.255
   ```

```
   [AR4]ospf 1 router-id 4.4.4.4
   [AR4-ospf-1]area 1
   [AR4-ospf-1-area-0.0.0.1]network 4.4.4.4 0.0.0.0
   [AR4-ospf-1-area-0.0.0.1]network 100.3.3.0 0.0.0.255
   ```

```
   [AR5]ospf 1 router-id 5.5.5.5
   [AR5-ospf-1]area 2
   [AR5-ospf-1-area-0.0.0.2]network 5.5.5.5 0.0.0.0
   [AR5-ospf-1-area-0.0.0.2]network 100.4.4.0 0.0.0.255
   ```
3. **检查是否全网互通**
   　　*分析：检查 OSPF 是否全网互通，一个是检查邻居关系表，看邻居关系是否正常；另一个是检查路由表，看是否学习到全网路由　　这里只展示 AR1 的检查结果*
   　　
   *步骤 1：检查 AR1 的邻居关系表*

```
   [AR1]show ospf peer

OSPF Process 1 with Router ID 1.1.1.1
              Neighbor Brief Information

Area: 0.0.0.0
    Router ID       Address         Pri Dead-Time  State             Interface
    2.2.2.2         100.1.1.2       1   36         Full/BDR          GE0/0

Area: 0.0.0.1
    Router ID       Address         Pri Dead-Time  State             Interface
    4.4.4.4         100.3.3.4       1   36         Full/DR           GE0/1
   ```

*说明：可以看到，AR1 分别和 AR2 和 AR4 建立了邻接关系，状态为 FULL，邻居关系正常*
   　　
   *步骤 2：检查 AR1 的路由表*

```
   [AR1]show ip routing-table

Destination/Mask   Proto   Pre Cost        NextHop         Interface
   1.1.1.1/32         Direct  0   0           127.0.0.1       InLoop0
   2.2.2.2/32         O_INTRA 10  1           100.1.1.2       GE0/0
   3.3.3.3/32         O_INTRA 10  2           100.1.1.2       GE0/0
   4.4.4.4/32         O_INTRA 10  1           100.3.3.4       GE0/1
   5.5.5.5/32         O_INTER 10  3           100.1.1.2       GE0/0
   100.1.1.0/24       Direct  0   0           100.1.1.1       GE0/0
   100.1.1.0/32       Direct  0   0           100.1.1.1       GE0/0
   100.1.1.1/32       Direct  0   0           127.0.0.1       InLoop0
   100.1.1.255/32     Direct  0   0           100.1.1.1       GE0/0
   100.2.2.0/24       O_INTRA 10  2           100.1.1.2       GE0/0
   100.3.3.0/24       Direct  0   0           100.3.3.1       GE0/1
   100.3.3.0/32       Direct  0   0           100.3.3.1       GE0/1
   100.3.3.1/32       Direct  0   0           127.0.0.1       InLoop0
   100.3.3.255/32     Direct  0   0           100.3.3.1       GE0/1
   100.4.4.0/24       O_INTER 10  3           100.1.1.2       GE0/0
   ```

*说明：可以看到，AR1 已经学习到了全网所有网段的路由信息*
