BGP 基础配置实验

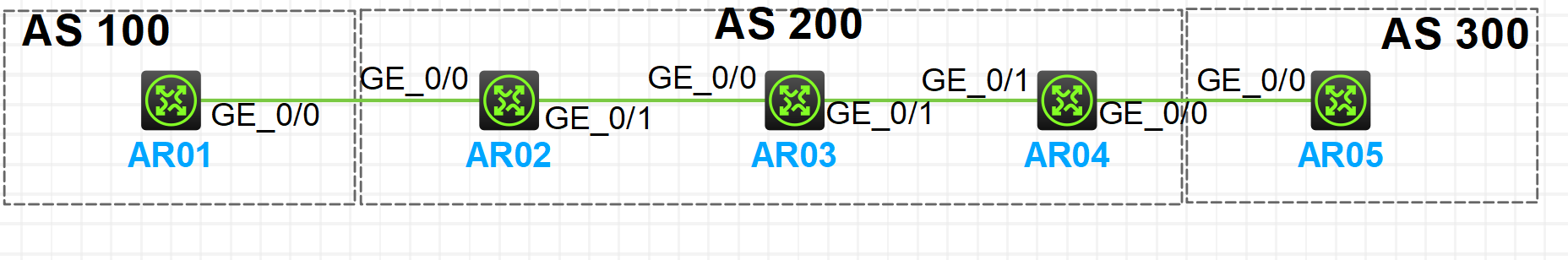

### 实验拓扑

![图1-1][1]

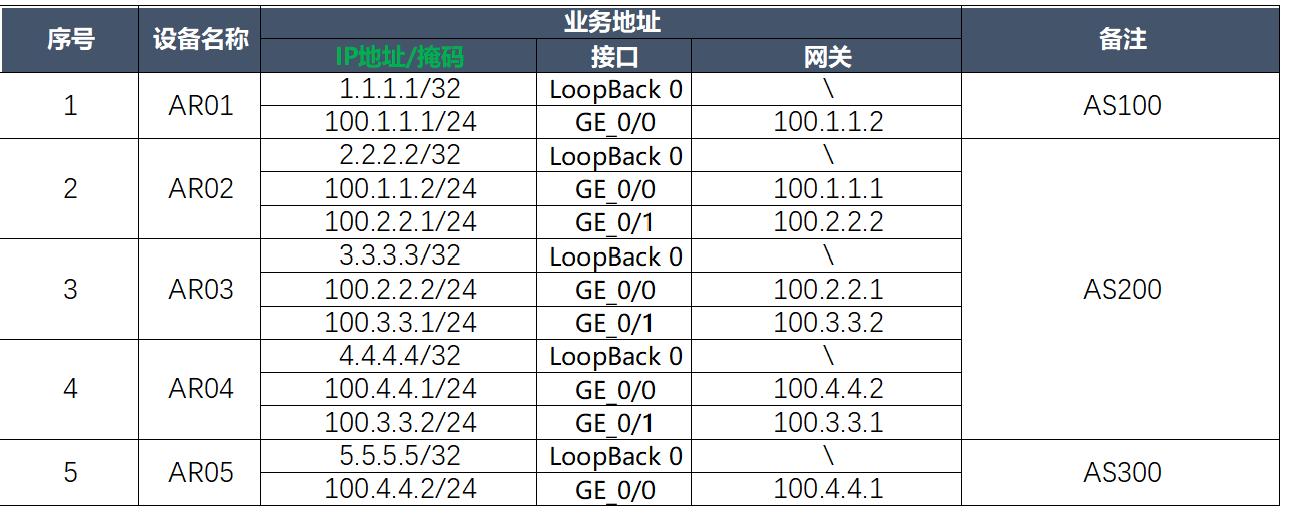

### IP规划

![图1-2][2]

### 实验需求

1. 按照图示配置 IP 地址，AR01 和 AR05 上使用环回口模拟业务网段，AR02，AR03，AR04 的环回口用于配置 Router-id 和建立 IBGP 邻居
2. AS 200 运行 OSPF 实现内部网络互通
3. AR01，AR02，AR04，AR05 运行 BGP，AR01 和 AR02 建立 EBGP 邻居，A0R4 和 AR05 建立 EBGP 邻居，AR02 和 AR04 建立 IBGP 邻居。要求 EBGP 邻居使用直连接口建立邻居，IBGP 邻居使用环回口建立邻居
4. AR01 和 AR05 把业务网段宣告进 BGP
5. 在 AR02 和 AR04 上把 BGP 引入到 IGP 解决 BGP 路由黑洞问题
6. 业务网段可以互通

---

### 实验解法

1. **配置 IP 地址略**
2. **配置 OSPF 部分略**
3. **R1，R2，R4，R5 运行 BGP，R1 和 R2 建立 EBGP 邻居，R4 和 R5 建立 EBGP 邻居，R2 和 R4 建立 IBGP 邻居。要求 EBGP 邻居使用直连接口建立邻居，IBGP 邻居使用环回口建立邻居**
   　　*分析：IBGP 邻居要求使用环回口建立，根据 BGP 邻居建立条件，需要修改 IBGP 邻居更新源为对应环回口　　由于 R2 和 R4 既有 EBGP 邻居，又有 IBGP 邻居，为了使从 EBGP 邻居学习的路由传递至 IBGP 邻居时下一跳可达，需要修改 IBGP 邻居下一跳为本机*
   *步骤 1：在 R1，R2，R4，R5 上配置 BGP，建立邻居关系*

```
   [R1]bgp 100
   [R1-bgp-default]peer 100.1.1.2 as-number 200
   [R1-bgp-default]address-family ipv4 unicast
   [R1-bgp-default-ipv4]peer 100.1.1.2 enable
   ```

```
   [R2]bgp 200
   [R2-bgp-default]peer 100.1.1.1 as-number 100
   [R2-bgp-default]peer 4.4.4.4 as-number 200
   [R2-bgp-default]peer 4.4.4.4 connect-interface LoopBack 0
   [R2-bgp-default]address-family ipv4 unicast
   [R2-bgp-default-ipv4]peer 100.1.1.1 enable
   [R2-bgp-default-ipv4]peer 4.4.4.4 enable
   [R2-bgp-default-ipv4]peer 4.4.4.4 next-hop-local
   ```

```
   [R4]bgp 200
   [R4-bgp-default]peer 100.4.4.5 as-number 300
   [R4-bgp-default]peer 2.2.2.2 as-number 200
   [R4-bgp-default]peer 2.2.2.2 connect-interface LoopBack 0
   [R4-bgp-default]address-family ipv4 unicast
   [R4-bgp-default-ipv4]peer 100.4.4.5 enable
   [R4-bgp-default-ipv4]peer 2.2.2.2 enable
   [R4-bgp-default-ipv4]peer 2.2.2.2 next-hop-local
   ```

```
   [R5]bgp 300
   [R5-bgp-default]peer 100.4.4.4 as-number 200
   [R5-bgp-default]address-family ipv4 unicast
   [R5-bgp-default-ipv4]peer 100.4.4.4 enable
   ```

*效果测试：使用命令 `display bgp peer ipv4` 检查邻居是否正确建立，步骤略*
4. **R1 和 R5 把业务网段宣告进 BGP**
   *步骤 1：在 R1 和 R5 上把业务网段宣告进 BGP 的 IPv4 地址族模式*

```
   [R1-bgp-default-ipv4]network 192.168.1.0 24
   ```

```
   [R5-bgp-default-ipv4]network 192.168.2.0 24
   ```
5. **在 R2 和 R4 上把 BGP 引入到 IGP 解决 BGP 路由黑洞问题**
   　　*分析：由于 R3 没有运行 BGP ，无法学习到业务网段路由，然而业务网段之间通讯的数据包会经过 R3 转发，所以造成 R3 上存在 BGP 路由黑洞　　这里通过把 BGP 引入到 OSPF，使 R3 可以通过 OSPF 学习到业务网段的路由，来解决 BGP 路由黑洞问题*
   　　
   *步骤 1：在 R2 和 R4 上分别把 BGP 引入到 OSPF*

```
   [R2-ospf-1]import-route bgp
   ```

```
   [R4-ospf-1]import-route bgp
   ```

*效果测试：在 R3 上查看 IP 路由表，发现已经学习到业务网段的路由，来源为 OSPF 外部路由*

```
   <R3>display ip routing-table

Destinations : 21       Routes : 21

Destination/Mask   Proto   Pre Cost        NextHop         Interface
   ……
   192.168.1.0/24     O_ASE2  150 1           100.2.2.2       GE0/0
   192.168.2.0/24     O_ASE2  150 1           100.3.3.4       GE0/1
   ……
   ```
6. **业务网段可以互通**
   　　*分析：由于 BGP 只传递了业务网段路由，所以必须使用带源 PING，才能测试是否连通*

```
   [R1]ping -a 192.168.1.1 192.168.2.1

56 bytes from 192.168.2.1: icmp_seq=0 ttl=252 time=37.000 ms
   56 bytes from 192.168.2.1: icmp_seq=1 ttl=252 time=55.000 ms
   56 bytes from 192.168.2.1: icmp_seq=2 ttl=252 time=29.000 ms
   56 bytes from 192.168.2.1: icmp_seq=3 ttl=252 time=48.000 ms
   56 bytes from 192.168.2.1: icmp_seq=4 ttl=252 time=46.000 ms
   ```
