Vlan和Trunk实验

博主：阿勇
发布时间：2021 年 10 月 11 日
251 次浏览
2460字数
分类： H3CNE实验文档

Loading...

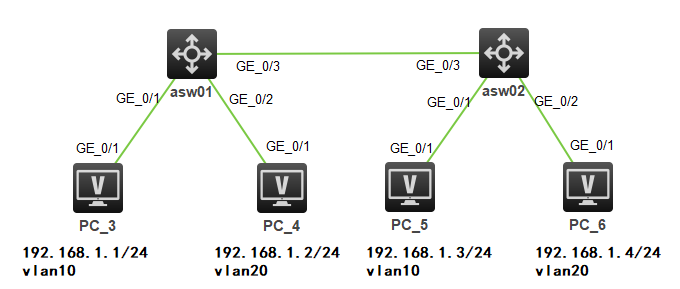

## 实验拓扑

![图1-1][1]

### 实验需求

1. 按图示为PC配置IP地址
2. asw01和asw02上分别创建vlan10和vlan20，要求PC3和PC5属于vlan10，PC4和PC6属于vlan20
3. asw01和asw02相连的接口配置为trunk类型，允许vlan10和vlan20通过
4. 测试效果，同一vlan的PC可以互通，不同vlan的PC无法互通

---

### 实验解法

1. **PC配置IP地址命令略**
2. **asw01和asw02上分别创建vlan10和vlan20**

*步骤1：在asw01上创建vlan10和vlan20*

```
[asw01]vlan 10 20
```

*步骤2：在SW2上创建vlan10和vlan20*

```
[asw02]vlan 10 20
```

3.**asw01和asw02都把GE_1/0/1接口加入vlan10，GE_1/0/2接口加入vlan20**

*步骤1：在asw01上把GE_1/0/1接口加入到vlan10，把GE_1/0/2接口加入到vlan20*

```
[asw01]interface GigabitEthernet  1/0/1
[asw01-GigabitEthernet1/0/1]port access vlan  10
[asw01-GigabitEthernet1/0/1]interface GigabitEthernet  1/0/2
[asw01-GigabitEthernet1/0/2]port access vlan  20
```

*步骤2：在asw02上把GE_1/0/1接口加入到vlan10，把GE_1/0/2接口加入到vlan20*

```
[asw02]interface GigabitEthernet  1/0/1
[asw02-GigabitEthernet1/0/1]port access vlan  10
[asw02-GigabitEthernet1/0/1]interface GigabitEthernet  1/0/2
[asw02-GigabitEthernet1/0/2]port access vlan  20
```

4.**asw01和asw02的GE_1/0/3接口都配置为trunk，允许vlan10和vlan20通过**

*步骤1：在asw01上把GE_1/0/3接口配置为Trunk类型，并允许vlan10和vlan20通过*

```
[asw01]interface GigabitEthernet 1/0/3
[asw01-GigabitEthernet1/0/3]port link-type trunk
[asw01-GigabitEthernet1/0/3]port trunk permit vlan 10 20
```

*步骤2：在asw02上把GE_1/0/3接口配置为Trunk类型，并允许vlan10和vlan20通过*

```
[asw02]interface GigabitEthernet 1/0/3
[asw02-GigabitEthernet1/0/3]port link-type trunk
[asw02-GigabitEthernet1/0/3]port trunk permit vlan 10 20
```

5.**测试结果，如下所示，PC3可以PING通PC5，但无法PING通PC4和PC6**

*步骤1：在PC3上PingPC4，发现不能Ping通*

```
<H3C>ping 192.168.1.2
Ping 192.168.1.2 (192.168.1.2): 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
```

*步骤2：在PC3上PingPC5，发现可以Ping通*

```
<H3C>ping 192.168.1.3
Ping 127.0.0.1 (127.0.0.1): 56 data bytes, press CTRL_C to break
56 bytes from 127.0.0.1: icmp_seq=0 ttl=255 time=0.000 ms
56 bytes from 127.0.0.1: icmp_seq=1 ttl=255 time=0.000 ms
56 bytes from 127.0.0.1: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 127.0.0.1: icmp_seq=3 ttl=255 time=0.000 ms
56 bytes from 127.0.0.1: icmp_seq=4 ttl=255 time=0.000 ms
```

*步骤3：在PC3上PingPC6，发现不能Ping通*

```
<H3C>ping 192.168.1.4
Ping 192.168.1.4 (192.168.1.4): 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
```

[1]: /img/vlan_trunk.png
