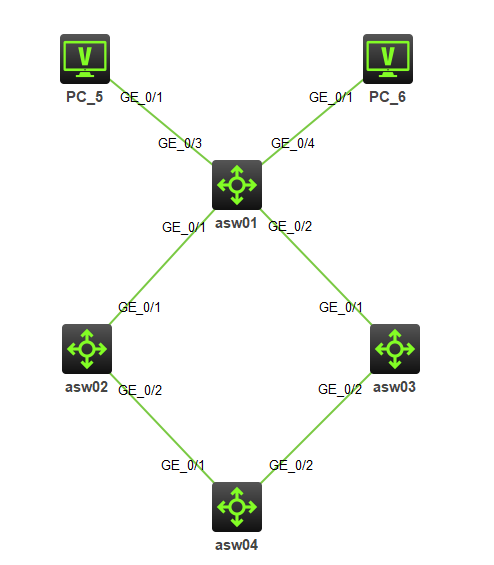

## 实验拓扑

![图1-1][1]

### 实验需求

1. 开启所有设备，等待STP收敛后观察STP状态
2. 使asw04成为根网桥
3. 使闭塞端口出现在asw02上
4. 把asw01上连接的PC的端口配置为边缘端口

---

### 实验解法

1.**等待STP收敛后，查看STP运行状态，找出根网桥，闭塞端口**

*步骤1：根据HCL模拟器的运行机制，asw01的Mac地址应该是最小的，会成为根网桥，在asw01上查看STP运行状态，确认asw01为根网桥*

```
[asw01]display stp
-------[CIST Global Info][Mode MSTP]-------
Bridge ID           : 32768.7aef-e4ea-0100
Bridge times        : Hello 2s MaxAge 20s FwdDelay 15s MaxHops 20
Root ID/ERPC        : 32768.7aef-e4ea-0100, 0
RegRoot ID/IRPC     : 32768.7aef-e4ea-0100, 0
RootPort ID         : 0.0
BPDU-Protection     : Disabled
Bridge Config-
Digest-Snooping     : Disabled
TC or TCN received  : 7
Time since last TC  : 0 days 0h:0m:40s
```

*步骤2：根据STP计算机制，所有链路开销一致，闭塞端口应该会出现在asw04上。在asw04上查看端口状态，确认asw04的GE_1/0/2被闭塞*

```
[asw04]display stp brief
MST ID   Port                                Role  STP State   Protection
0        GigabitEthernet1/0/1                ROOT  FORWARDING  NONE
0        GigabitEthernet1/0/2                ALTE  DISCARDING  NONE
```

2.**使asw04成为新的根网桥**

*<font color="red">分析：要想使asw04成为根网桥，最好的办法就是让asw04的优先级成为全网最小。默认优先级都为32768，只要把asw04的优先级改成比32768小就可以了</font>*

*步骤1：修改asw04的优先级为4096*

```
[asw04]stp priority 4096
[asw04]%Mar 21 20:50:27:109 2018 SW4 STP/6/STP_DETECTED_TC: Instance 0's port GigabitEthernet1/0/2 detected a topology change.
```

*步骤2：在asw04上查看STP运行状态，发现asw04已经成为新的根网桥*

```
[asw04]display stp
-------[CIST Global Info][Mode MSTP]-------
Bridge ID           : 4096.7af0-0e17-0400
Bridge times        : Hello 2s MaxAge 20s FwdDelay 15s MaxHops 20
Root ID/ERPC        : 4096.7af0-0e17-0400, 0
RegRoot ID/IRPC     : 4096.7af0-0e17-0400, 0
RootPort ID         : 0.0
BPDU-Protection     : Disabled
Bridge Config-
Digest-Snooping     : Disabled
TC or TCN received  : 8
Time since last TC  : 0 days 0h:1m:30s
```

3.**使闭塞端口出现在asw02上**

*<font color="red">分析：asw04成为了根网桥，按照STP计算机制，闭塞端口此时应该在asw01上。要使闭塞端口到asw02上，就需要让asw02到asw01的cost比asw04到asw01更大。H3C交换机千兆口的cost默认是20，我们可以把asw02的GE_1/0/2接口的cost改为1000</font>*

*步骤1：在asw02上进入GE_1/0/2接口的接口视图，修改stp cost为1000*

```
[asw02]interface g1/0/2
[asw02-GigabitEthernet1/0/2]stp cost 1000
[asw02-GigabitEthernet1/0/2]%Mar 21 22:16:05:399 2018 SW2 STP/6/STP_NOTIFIED_TC: Instance 0's port GigabitEthernet1/0/1 was notified a topology change.
```

*步骤2：在asw02上查看STP接口状态，发现asw02的GE_1/0/2接口已经成为了新的闭塞端口*

```
[asw02]display stp brief
MST ID   Port                                Role  STP State   Protection
0        GigabitEthernet1/0/1                ROOT  FORWARDING  NONE
0        GigabitEthernet1/0/2                ALTE  DISCARDING  NONE
```

4.**把asw01连接PC的所有接口配置为边缘接口**

```
[asw04]interface g1/0/3
[asw04-GigabitEthernet1/0/3]stp edged-port
Edge port should only be connected to terminal. It will cause temporary loops if port GigabitEthernet1/0/3 is connected to bridges. Please use it carefully.
```

```
[asw04]interface g1/0/4
[asw04-GigabitEthernet1/0/4]stp edged-port
Edge port should only be connected to terminal. It will cause temporary loops if port GigabitEthernet1/0/4 is connected to bridges. Please use it carefully.
```
